CHARPENTE BOIS TENON/MORTAISE DOUBLE PENTE - 22M2

ID2537

CHARPENTE BOIS TENON/MORTAISE 2 PANS - 22M2

Besoin d'aide pour votre projet ?

3 954,00 € TTC

5 1
5/ 5

3x Paiement sans frais

Soit3 x 1 318,00 €

Livraison Gratuite

Expédié sous 8 semaines

Caractéristiques

Dimensions hors tout : P 650 x L 350 x Ht 368 cm

Surface hors tout : 22.75 m2

Hauteur de passage : 2.29 m

Structure : Bois Douglas

Finition : Charpente traditionnelle tenon mortaise

Poteaux : 4 poteaux contre collés 160x160 mm

Toiture : 2 pans à couvrir, charge max. 100 Kg/m2

Fixation : Platines d'ancrage ajustables

Livraison : En camion 38 T

Déchargement : Prévoir 2 personnes

Fiches techniques
Détails Produit

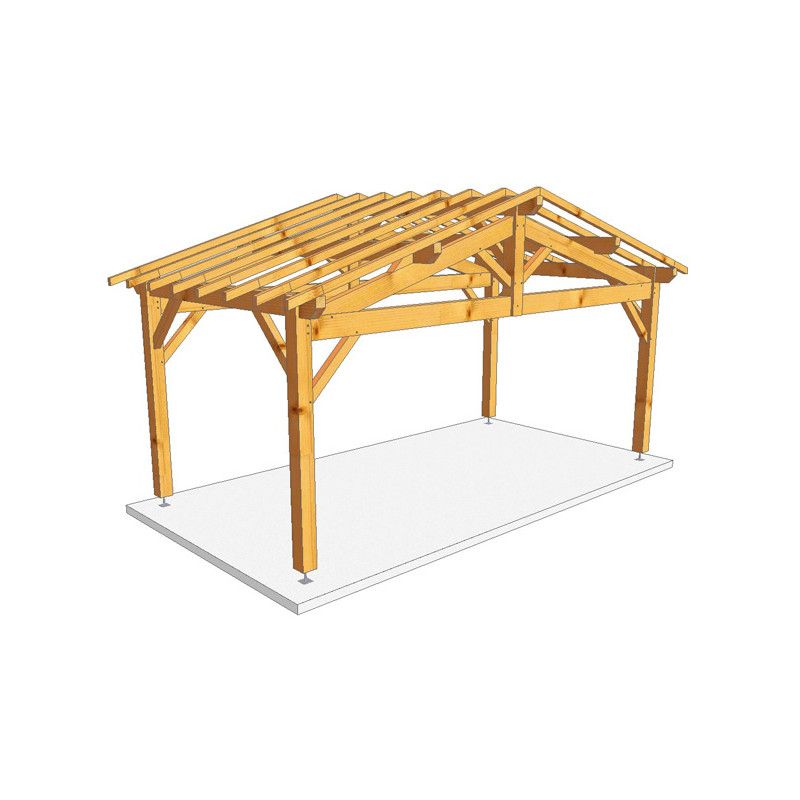

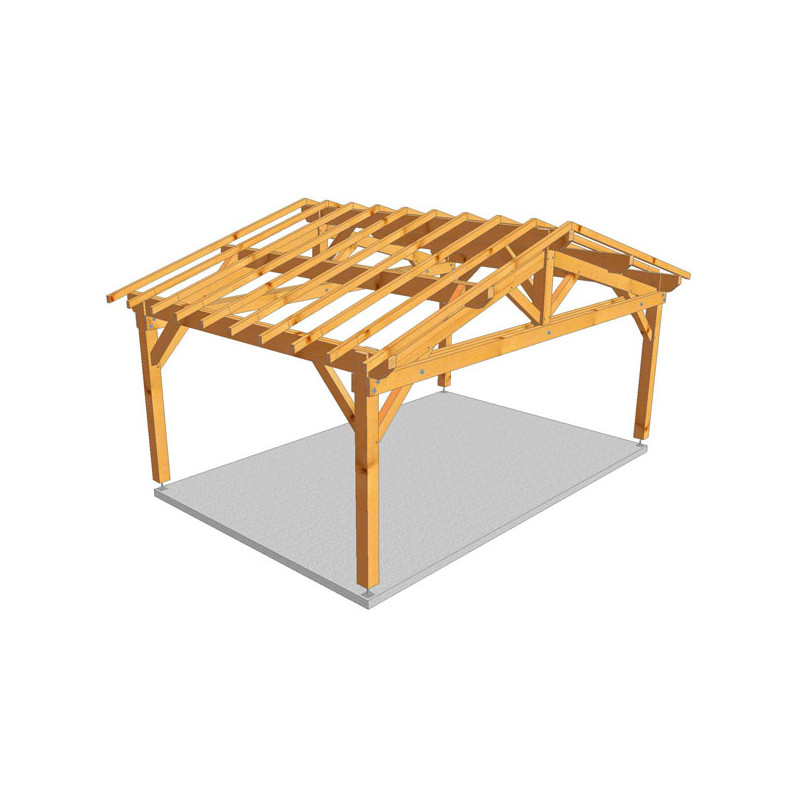

Une charpente traditionnelle double pente à couvrir.

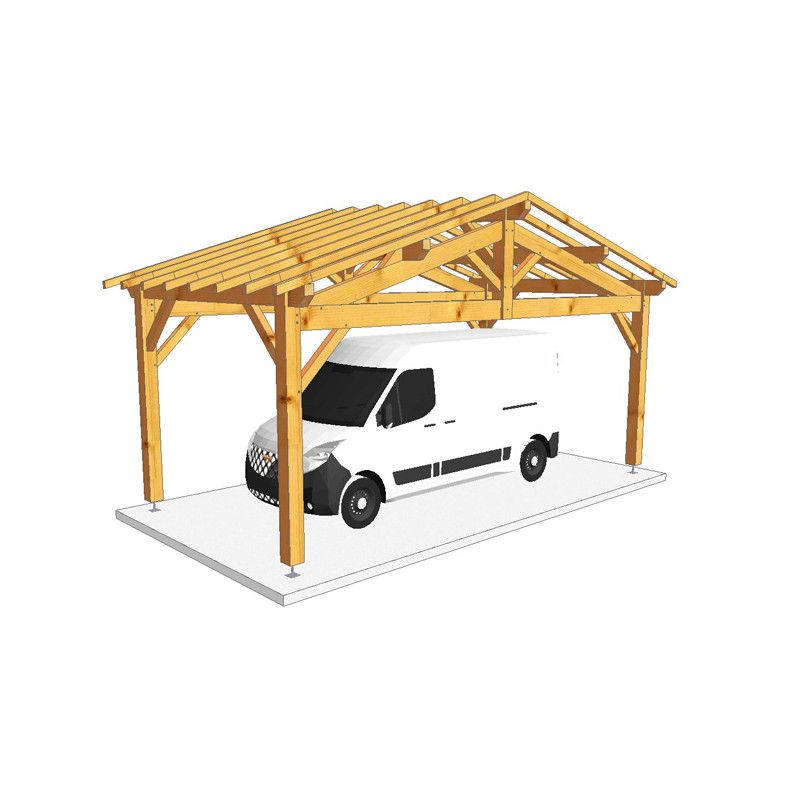

MaMaisonMonJardin vous propose une charpente en bois douglas naturellement de classe 3 pour aménager votre futur carport ou tonnelle. Cette charpente massive, de fabrication traditionnelle tenon-mortaise chevillée a été conçue et fabriquée en FRANCE, avec un bois issu de nos forêts de l'hexagone.

Ce châssis, double pans, de 21 m2 au sol est autoporté. Il comprend 4 solides poteaux contre collés de 18 cm de section équipés de platine de fixation au sol ajustables pour s'adapter au mieux à votre terrain. Cependant, nous vous informons qu'il est nécessaire de réaliser une dalle ou des plots en béton pour ancrer convenablement votre structure en bois.

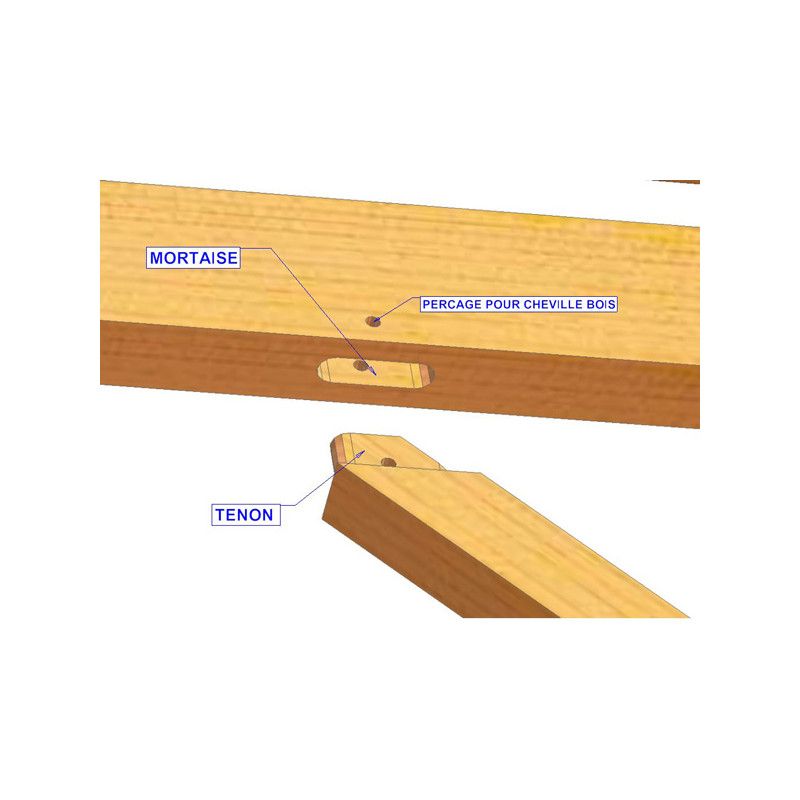

Qu'est-ce qu'une charpente traditionnelle à tenon et mortaise ?

Un assemblage tenon et mortaise est une méthode d'assemblage de pièces de bois qui existe depuis la nuit des temps en matière de charpente. Mortaise c'est la petite cavité créée dans une pièce de bois, afin de recevoir le tenon d’un autre élément de bois, ce dernier s’encochant dans la première. L’assemblage qui en découle est dit “à tenon et mortaise”. Ce type d'assemblage est solide, fiable et peut se passer d'éléments de fixation comme les vis, les clous ou les chevilles.

Les avantages produit

  • Charpente en bois douglas imputrescible à couvrir selon vos besoins
  • Le bois douglas est un bois naturellement brun doré de classe 3
  • Quatre poteaux contre collés robustes, diminuant le risque de fente au fil du temps
  • Ancrage au sol facilité à l'aide des platines de fixation au sol fournies ajustables
  • Facilité de montage grâce à l'assemblage tenon mortaise chevillé avec peu de vis
  • Assemblage simplifié à l'aide de plans détaillés avec des éléments prépercés et numérotés

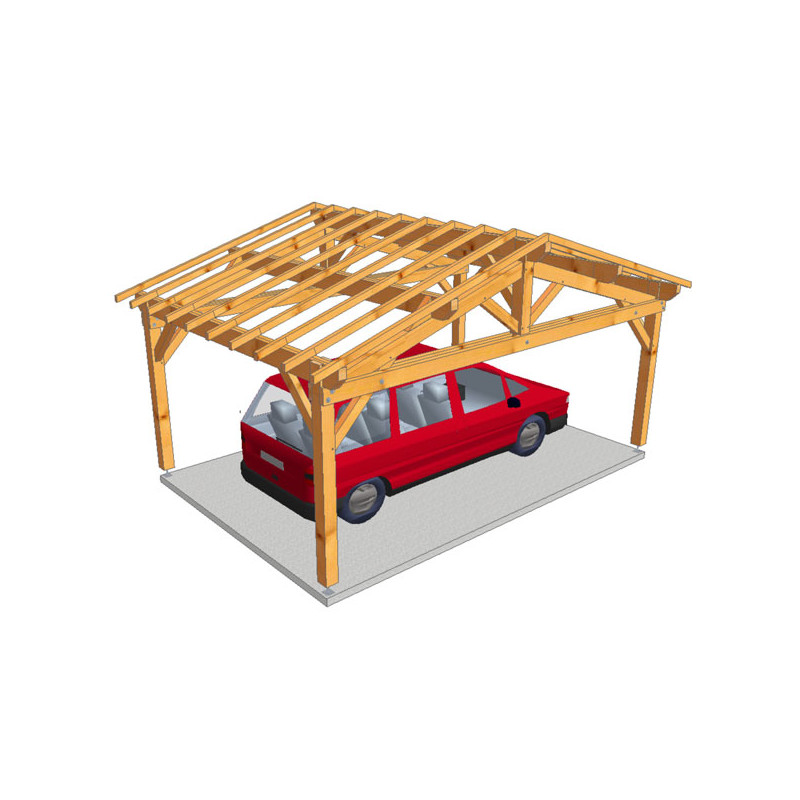

  • Cette ossature en kit se transforme en abri voiture, poolhouse ou tonnelle selon votre choix
  • Conception et fabrication Française avec un bois issu de forêts françaises

Recommandations

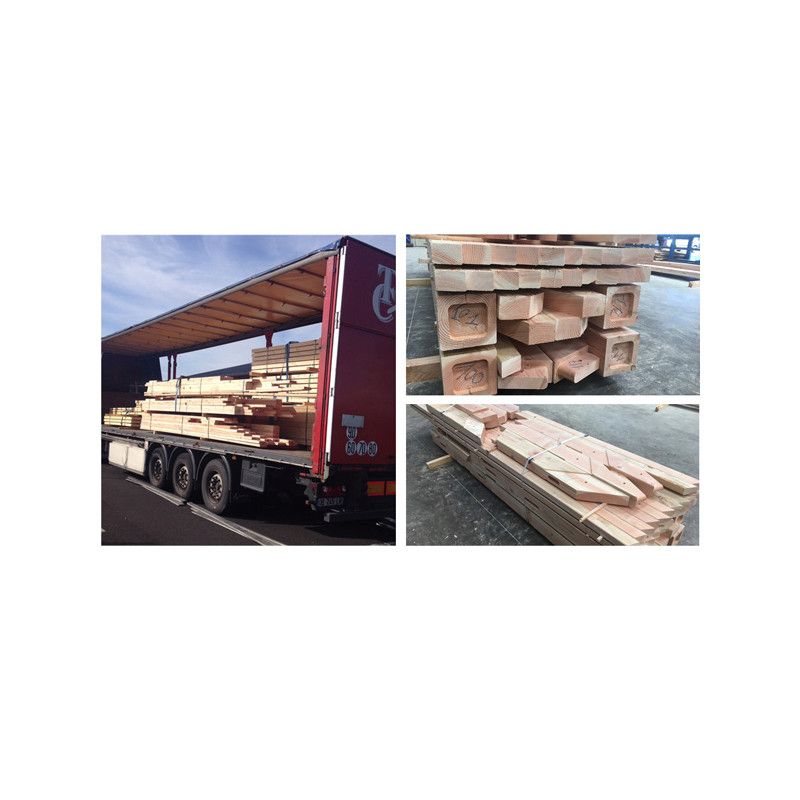

La livraison de votre colis s'effectue par un camion 38T. Vérifier l'accessibilité jusqu'à votre domicile. A réception deux solutions s'offrent à vous pour le déchargement : vous disposez d'un engin de levage ou vous déchargez le colis pièce par pièce à la main à l'aide de 2 personnes. La pièce la plus lourde fait 70 kg.

ATTENTION : le bois est un matériau vivant, les colis désanglés devront être empilés à l'identique du colis d'origine et la structure devra être assemblée dans les 10 jours maximum après la livraison afin d'éviter toute déformation irrémédiable.

* Photos non contractuelles, produit vendu sans option et sans accessoire, IK réf. : SOC/1021

Rappel

Besoin d'aide pour votre projet ?

Toute l'équipe de Ma Maison Mon Jardin est disponible pour vous conseiller. Appelez-nous au 04 82 53 71 46 (prix d'un appel local, numéro non surtaxé) du Lundi au Vendredi de 9h à 12h et de 14h à 18h, ou nous pouvons vous appeler en cliquant sur le bouton ci-dessous !

Rappel immédiat

Nous vous rappelons dans les meilleurs délais pendant les horaires d'ouverture 9h-12h et 14h-18h.



PDF Notice

Cliquez sur les liens pour télécharger les fichiers :

Fiche technique
DescriptifCHARPENTE TRADITIONNELLE TENON/MORTAISE 2 PANS 6.50 x 3.50 M
MatériauxBois Douglas
Type de toituresDouble pente
Surface utile16.60 m2
Surface20 m2 et +
Dimensions hors toutPignon 650 x L 350 x Ht 368 cm

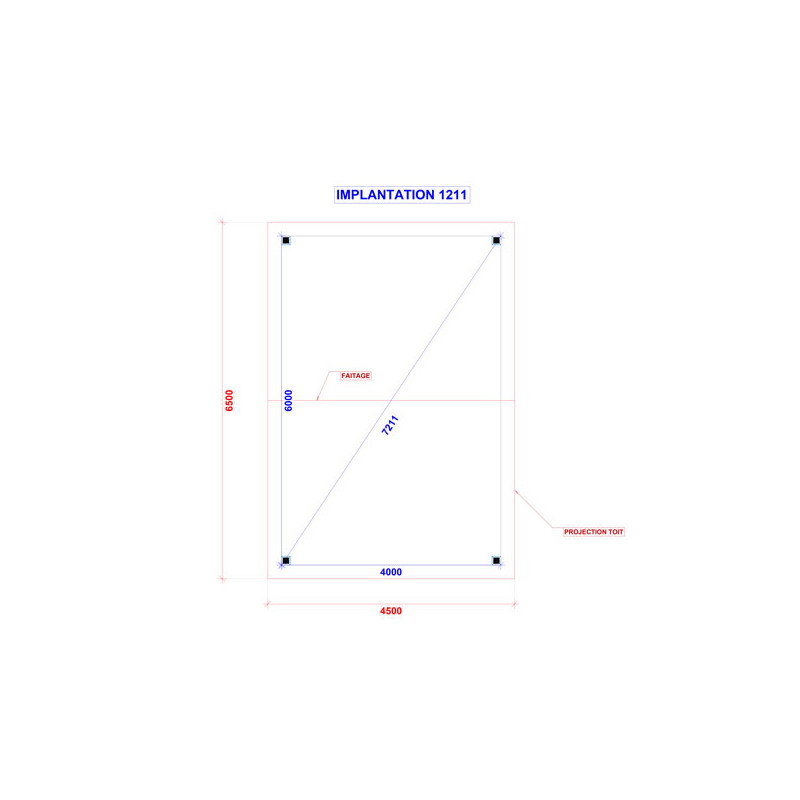

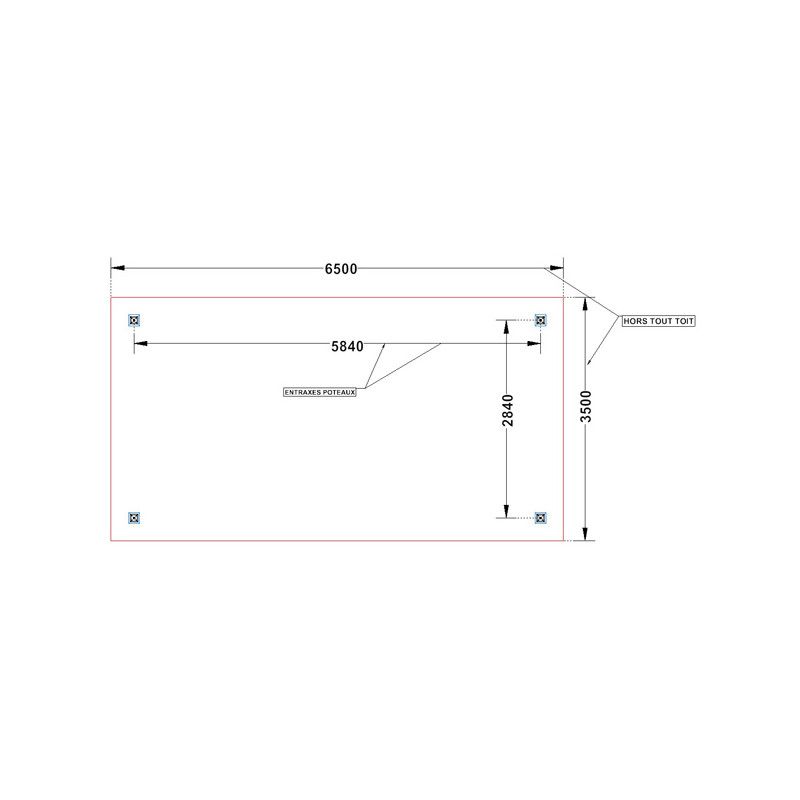

Dimensions au sol extérieures :P 568 x L 268 x Ht 368 cm
Capacité1 voiture
TraitementBois non traité
Pignon6,50m
Revêtements / CouverturesSans couverture
StructureAutoportante

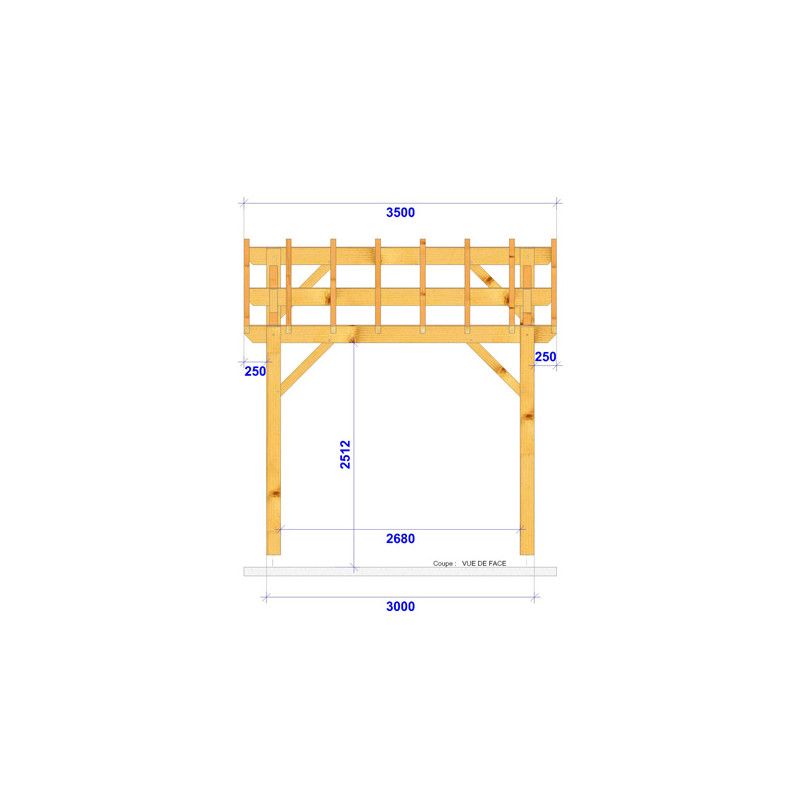

Hauteur de passage2.29 m
Largeur de passageCôtés pignons entre les poteaux 5.68m
PlancherSans, prévoir une dalle ou des plots en béton pour fixer votre structure bois. Les fondations en béton sont à réaliser 3 semaines avant la réception de votre colis.
Section poteaux4 poteaux contre collés 160 x 160 mm
TraitementLe bois douglas grise avec le temps sans perdre ses caractéristiques physiques au contact des UV et de l'eau. Appliquez un saturateur tous les 3 à 5 ans pour nourrir et protéger le bois.

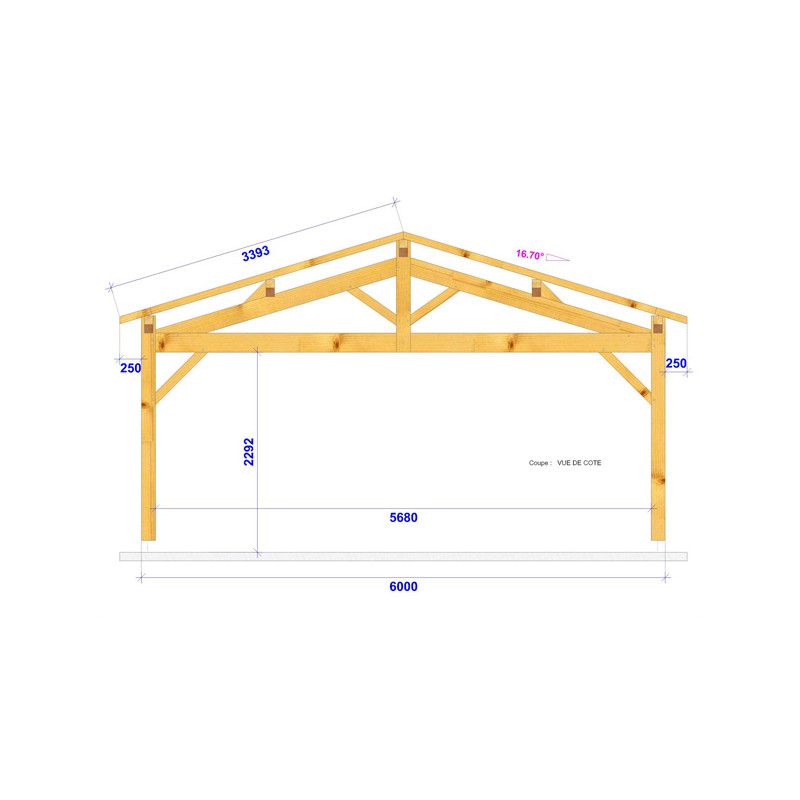

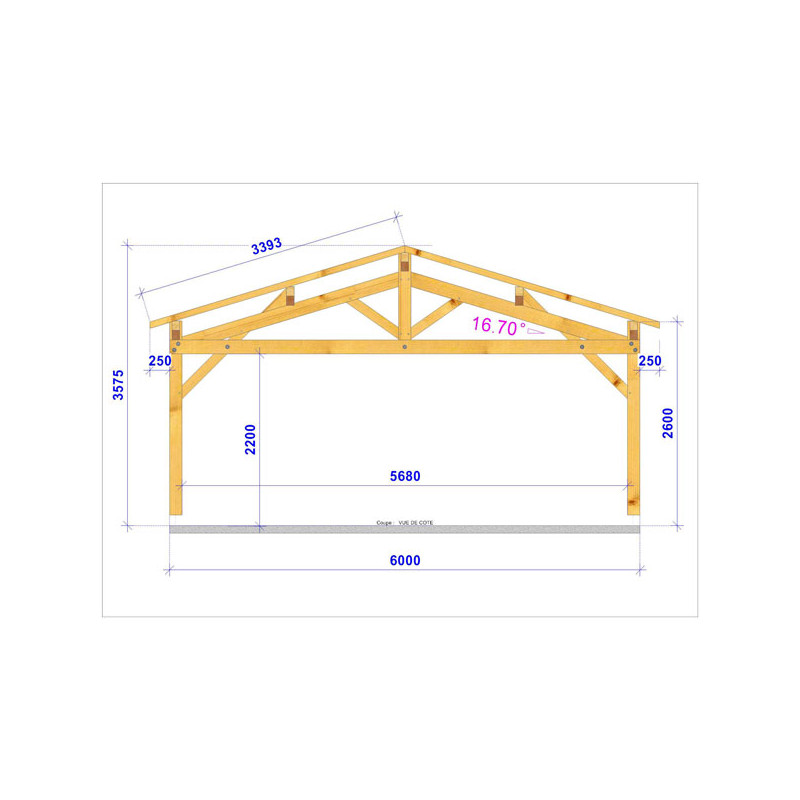

Pente du toit2 pans, pente de 16.70°
CouvertureLa structure est conçue pour recevoir une couverture lourde de type tuiles soit 50 kg/m2

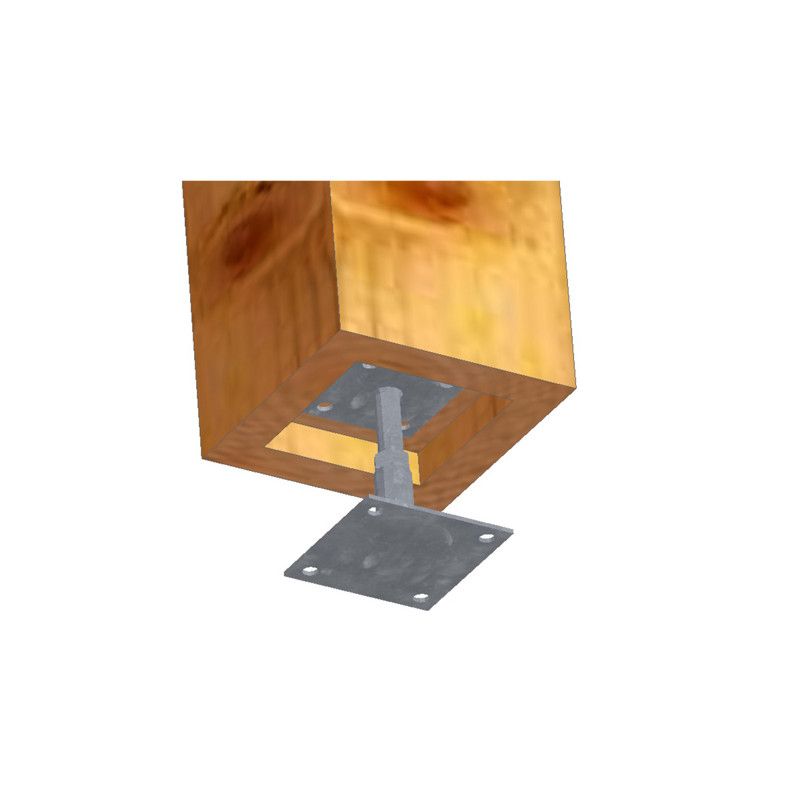

AncragePlatines de fixation au sol ajustables fournies 160 x 90 mm, perçages diamètre 12 mm
InclusVisserie de montage
MontageSimple et rapide grâce à la finition tenon / mortaise chevillée. Chaque élément est raboté, chanfreiné et numéroté pour faciliter l'assemblage
Résistance à la charge de neige50 kg/m2
LivraisonCamion 38T. Prévoir un engin de déchargement ou 2 personnes pour décharger le colis pièce par pièce. Tout colis désanglé devra être assemblé dans les 10 jours pour éviter une déformation irrémédiable.
